Brairus0707a
Mahsulot tavsifi:

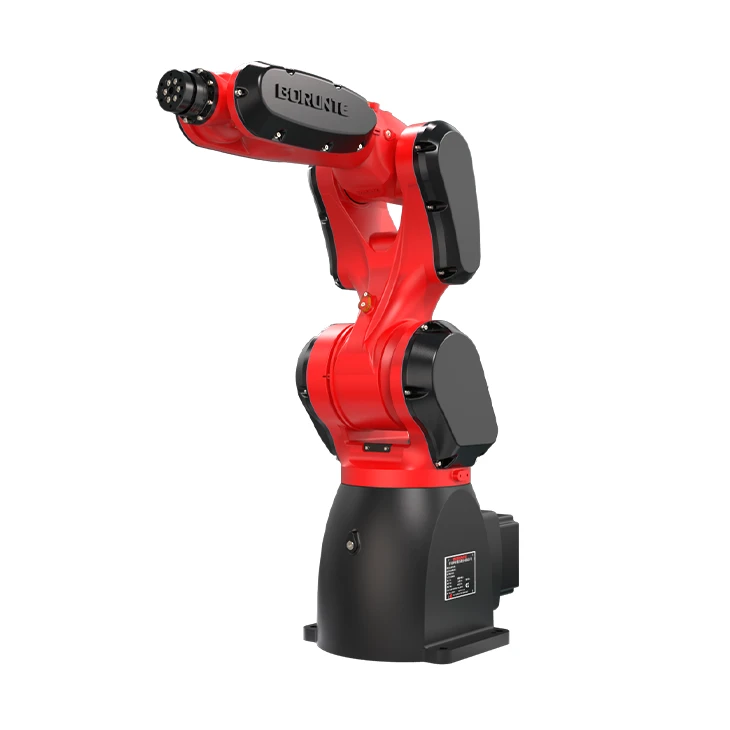

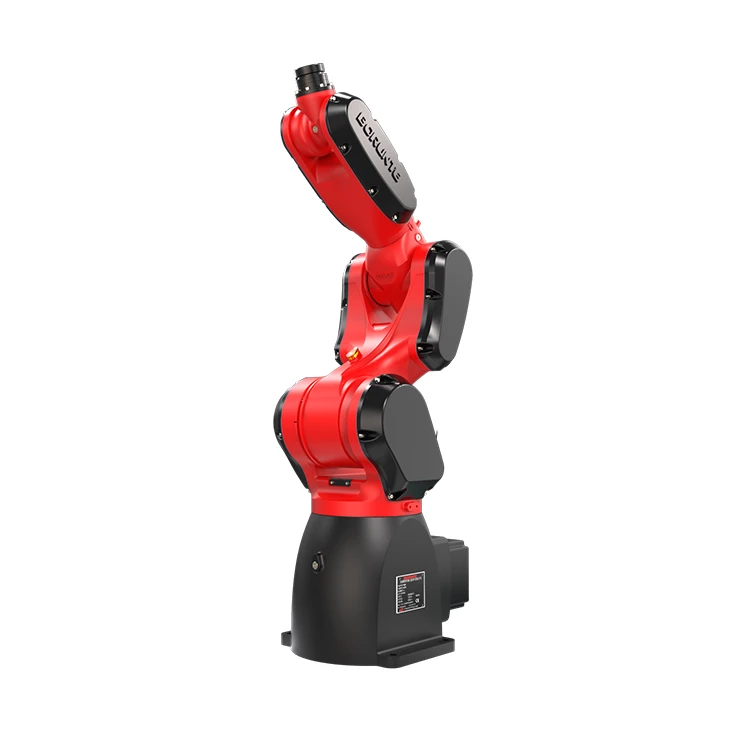

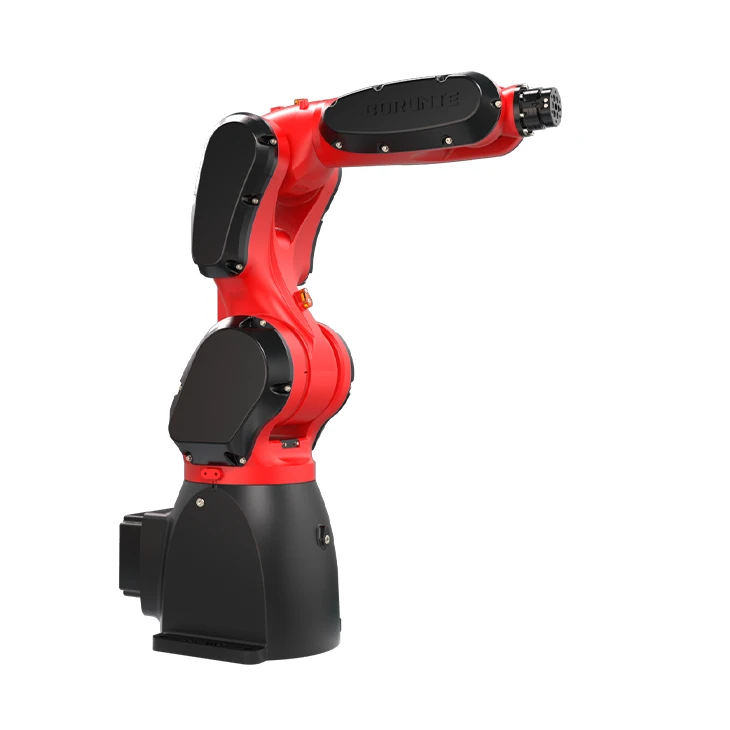

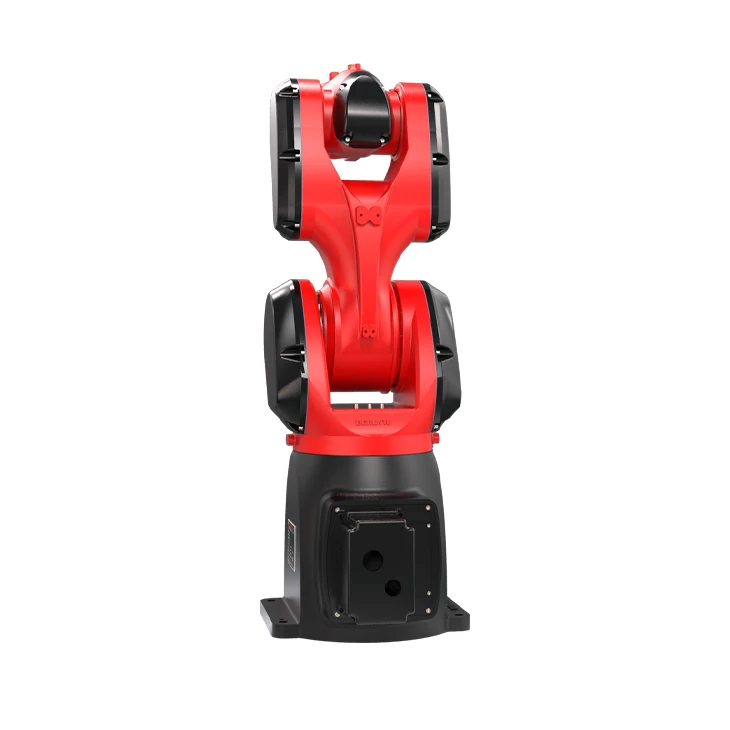

Brtiirus0707a IP 65-ning yuqori darajali IP-kodli robot, IP 65 ga etadi. U 900 mm va maksimal miqdordagi qo'lning maksimal soni 700 mln. Transportda, stacking, yuklash va tushirishda ishlaydigan oltita erkinlik. Engil vazni tuzish dizayni uni kichik materiallar uchun moslashtiradi va tor bo'shliqda mos keladi.
Asosiy texnik parametrlar:
|
Narsalar |
Tarkibi |
Birlik qiymati |
|
Tana parametrlari |
Maksimal ishlaydigan radius |
700 mm |
|
Maksimal yuklash |
7kg |
|
|
Joylashtirish aniqligini takrorlang |
± 0,03mm |
|
|
IP kod |
IP65 |
|
|
Vazn |
Taxminan 55 kg |
|
|
Harakat oralig'i |
J1 |
-174 daraja ~+174 darajasi |
|
J2 |
-125 daraja ~+80 darajasi |
|
|
J3 |
-60 daraja ~+175 ilmiy darajasi |
|
|
J4 |
-180 daraja ~+180 darajasi |
|
|
J5 |
-120 daraja ~+120 ilmiy darajasi |
|
|
J6 |
-360 daraja ~+360 darajasi |
|
|
Maks tezligi |
J1 |
220,8 daraja / s |
|
J2 |
270 daraja / s |
|
|
J3 |
375 daraja / s |
|
|
J4 |
308 daraja / s |
|
|
J5 |
300 daraja / s |
|
|
J6 |
342 daraja / s |
Yuqori IP kodli robotning zaif qismlari:
|
Ism |
Texnik xususiyatlari |
Brend |
|
|
1 |
Vaqt belgisi |
Tish shakli 5M, 66 tish, keng 9mm |
Qaysar |
|
2 |
Vaqt belgisi |
Tish shakli 5M, 95 tish, keng 9mm |
Qaysar |
|
3 |
Vaqt belgisi |
Tish shakli 3M, 145 tish, keng 6mm |
Qaysar |
|
4 |
Vaqt belgisi |
Tish shakli 3M, 100 tish, keng 6mm |
Qaysar |
Yuqori IP kod sanoat robotining mexanik tizimining tarkibi:
Olti o'qning oltita o'qi oltita o'qni mexanik tizimni tashkil qiladi. Ikkinchi o'q qismi, ikkinchi va uchinchi o'q qismi, uchinchi va to'rtinchi o'q qismi, uchinchi va to'rtinchi o'q qismi, beshinchi o'q qismi va tana qismi mexanik tanani tashkil qiladi. Oltita motor mavjud bo'lib, ular oltita bo'g'inni ishlatish va turli xil harakatlar ishlab chiqaradi. Axis robotning bo'g'inlari va qismlari uchun texnik xususiyatlar rasmda keltirilgan:
Yuqori IP Code Code Code Courn Code robotni mashinaga texnik xizmat ko'rsatish:
1. Rejuster ishlab chiqaruvchining xizmat ko'rsatish hayotini smetasiga muvofiq. Har bir milning garmonik reduktorida 15000-yil dizayn hayoti mavjud. Har qanday garovga aylanuvchi yog 'o'zgarishini talab qilmaydi, chunki u moylash moyini o'z ichiga oladi. Xizmatning davomiyligi muddati tugagandan so'ng, butun pasayuvchi almashtirilishi kerak.
2. Xiyobon qizil rangli qizil, yuqori darajadagi - aniq komponent. Reduçaning ichki tuzilishi ortiqcha push - - - - tortinishi va asossiz to'qnashuvga zarar etkaziladi, bu esa qizilbaning aniqligini pasaytiradi yoki g'ayritabiiy shovqin keltirib chiqaradi. Derazalarda haddan tashqari holatlarda, Reduktorning moslashuvchan g'ildiragi, uning siqilishini talab qiladi.
3. Har olti oyda har olti oyda kabellar va vintlarni tekshirish uchun yoping. Juning simlarini moylash va bo'sh vintlarni torting.
4. Kamarning keskinligini tekshirish uchun har olti oy qopqoqni oling. Uzoq muddatli foydalanish paytida kamar asta-sekin kamardan olingan qoldiqlarni asta-sekin cho'zadi, tortadi va tozalaydi.
5. Qurilmani ushlab turish uchun texnik qo'llanmaga murojaat qiling.
